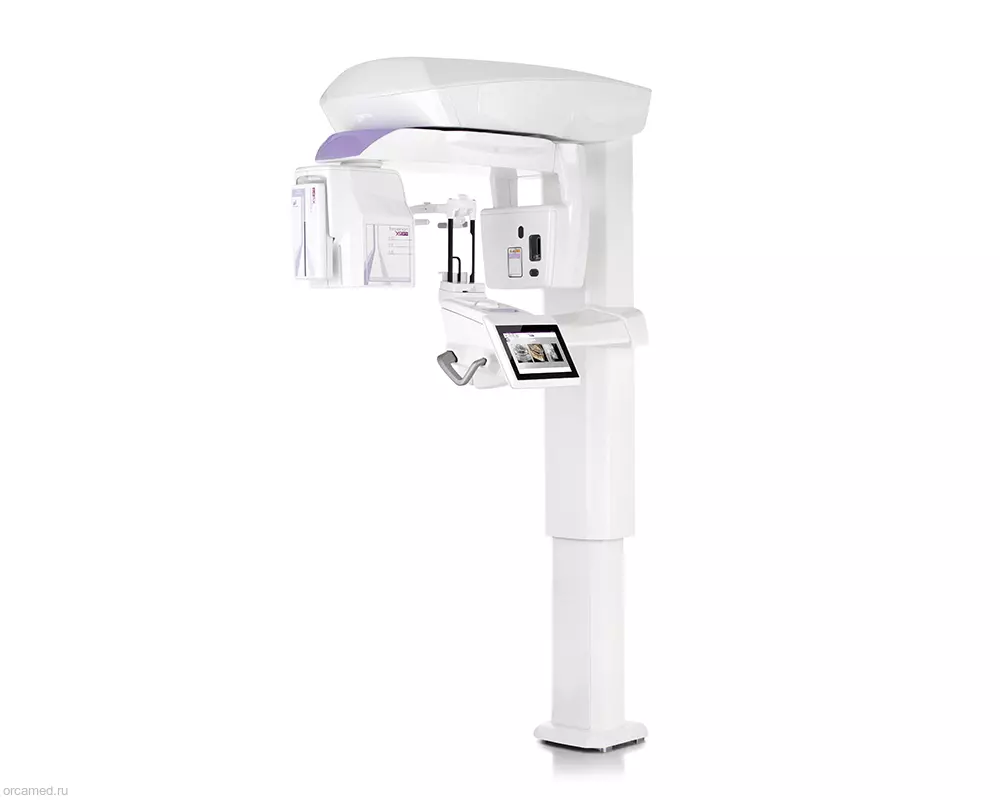

Hyperion X9 Pro 16×18 — дентальный цифровой 3D-томограф с цефалостатом, 3 в 1, FOV 16×18

Hyperion X9 Pro 16×18 — цифровой дентальный 3D-томограф с цефалостатом, объединяющий возможности 3D КЛКТ, панорамной и цефалометрической рентгенографии в одной диагностической системе. Формат 3 в 1 позволяет использовать аппарат для комплексной рентгенологической диагностики в стоматологии, ортодонтии, имплантологии, эндодонтии и челюстно-лицевой хирургии.

Главная особенность данной конфигурации — 3D-детектор с увеличенным полем зрения FOV 16×18, позволяющий получать объемные изображения значительной области зубочелюстной и челюстно-лицевой зоны. Высокое разрешение с размером вокселя до 75 мкм обеспечивает детализированную визуализацию анатомических структур.

Hyperion X9 Pro сочетает несколько режимов диагностики, специализированные цифровые датчики, автоматическое управление параметрами экспозиции и систему точного позиционирования пациента.

Основные преимущества Hyperion X9 Pro 16×18

• 3 диагностических режима в одном аппарате: 3D КЛКТ, панорамная и цефалометрическая рентгенография;

• конфигурация с FOV 16×18 см;

• до 12 вариантов конфигурации системы;

• технология Cone Beam 3D HD;

• размер 3D-вокселя до 75 мкм;

• режим Ultra HiRes для высокодетализированных исследований;

• перемещаемый датчик PAN/CEPH;

• автоматический выбор специализированного 2D- или 3D-датчика;

• цифровые датчики с высоким динамическим диапазоном;

• 16-битная обработка 3D-изображений;

• интеллектуальная коллимация;

• автоматическая настройка параметров экспозиции;

• импульсный режим работы рентгеновского генератора;

• оптимизированная лучевая нагрузка;

• система лазерного позиционирования;

• жесткая фиксация пациента с несколькими опорными точками;

• поддержка формата DICOM 3.0;

• возможность установки на стену или пол;

• конструкция, обеспечивающая удобный доступ для пациентов на инвалидной коляске.

3D КЛКТ с большим полем зрения FOV

Hyperion X9 Pro 16×18 оснащен 3D-детектором, рассчитанным на получение объемных исследований с различными вариантами поля зрения. Конфигурация с увеличенным FOV позволяет охватывать большую анатомическую область за одно исследование.

Доступные размеры поля зрения позволяют подбирать протокол в зависимости от поставленной диагностической задачи:

• 16×18 см — увеличенное поле зрения для комплексных исследований;

• 11×13 см;

• 11×8 см;

• 11×5 см;

• 8×8 см;

• 8×5 см;

• 5×5 см.

В зависимости от выбранного протокола можно исследовать как локальную область, так и более значительную часть челюстно-лицевой зоны.

Высокая детализация — воксель 75 мкм

Для 3D-диагностики Hyperion X9 Pro использует технологию конусно-лучевой компьютерной томографии CBCT. Размер вокселя составляет до 75 мкм, что соответствует толщине реконструируемого слоя 0,075 мм.

Высокое пространственное разрешение позволяет получать детализированную информацию, необходимую для:

• планирования имплантации;

• оценки состояния костной ткани;

• эндодонтической диагностики;

• выявления особенностей корневой системы;

• хирургического планирования;

• ортодонтического анализа;

• оценки анатомических структур перед стоматологическим лечением.

3D-данные могут сохраняться в собственном формате IryS, а также экспортироваться в DICOM 3.0, что обеспечивает совместимость с соответствующими программными решениями и цифровыми рабочими процессами.

3D, панорамная и цефалометрическая диагностика

Hyperion X9 Pro представляет собой полноценную рентгенодиагностическую систему 3 в 1.

3D-режим

Используется для получения объемных изображений зубочелюстной системы и челюстно-лицевой области. Различные варианты FOV позволяют выбрать оптимальный объем сканирования.

Панорамная рентгенография

Панорамный режим позволяет получать развернутое изображение зубных рядов и челюстей. Он подходит для первичной диагностики, планирования лечения и оценки общего состояния зубочелюстной системы.

Цефалометрия

Цефалометрический модуль предназначен для получения телерентгенографических изображений, которые широко применяются в ортодонтии и при анализе челюстно-лицевых соотношений.

Перемещаемый датчик PAN/CEPH позволяет использовать один рентгеновский комплекс для выполнения различных видов 2D-исследований.

Цифровые 2D- и 3D-датчики

В системе применяются специализированные цифровые детекторы, оптимизированные для различных режимов рентгенографии.

3D-детектор

3D-детектор использует сцинтиллятор на основе йодида цезия (CSI). Получаемые данные характеризуются:

• размером вокселя — 75 мкм;

• динамическим диапазоном — 16 бит;

• до 65 535 градаций серого;

• минимальной толщиной среза — 0,075 мм.

Кремниевые сенсоры и широкий динамический диапазон позволяют получать информативные объемные изображения с высокой степенью детализации.

2D-детектор

Для панорамных и цефалометрических исследований используется цифровой CCD-детектор с CSI-сцинтиллятором и защитой от прямого рентгеновского воздействия.

Основные параметры:

• размер пикселя — 48 мкм;

• динамический диапазон — 14 бит;

• до 16 383 градаций серого;

• разрешение детектора — до 10,4 lp/мм;

• отношение сигнал/шум — от 74 dB;

• исходный формат — TIFF, 16 bit.

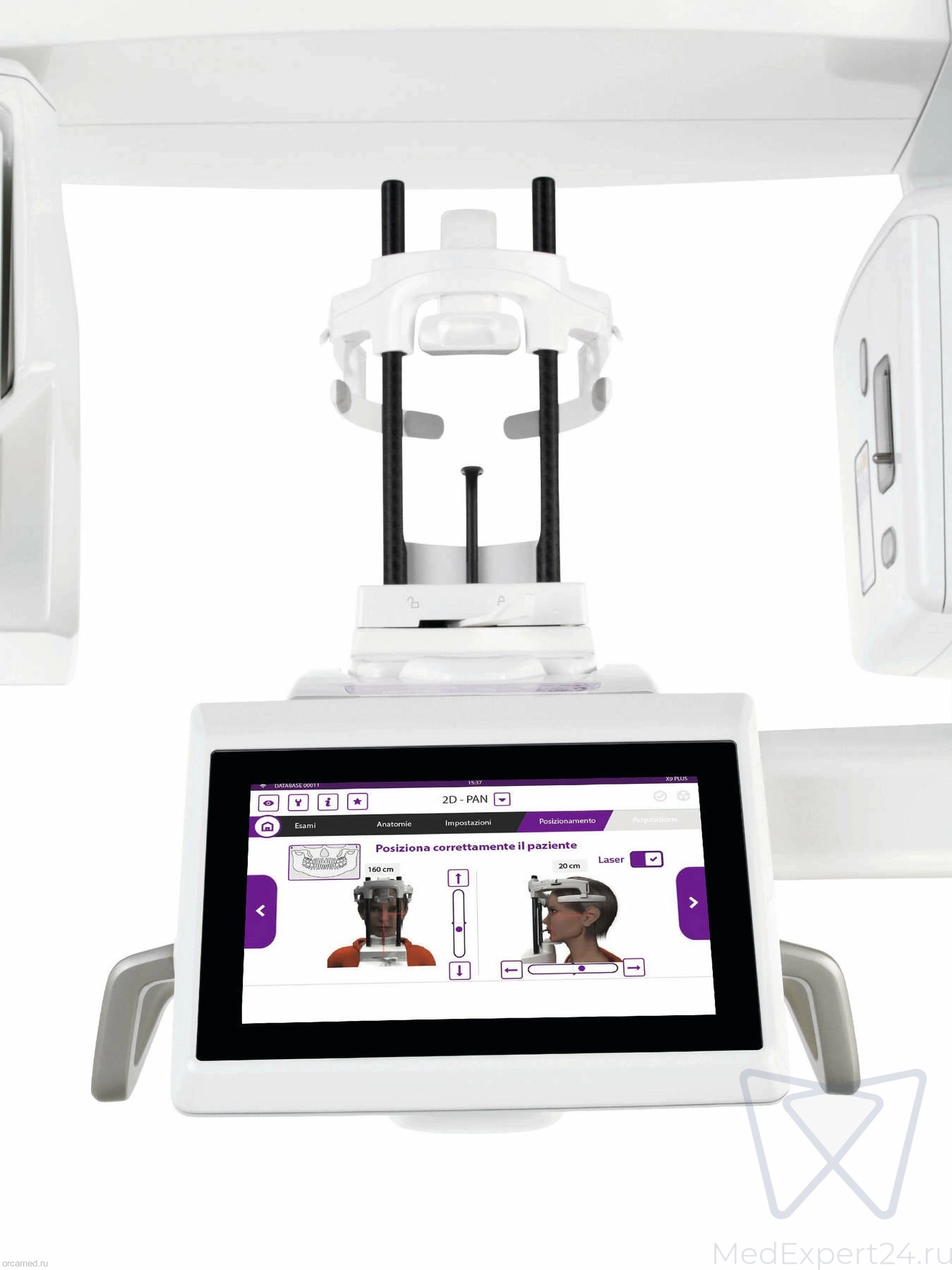

Точное позиционирование пациента

Для получения качественного 3D-исследования необходимо максимально стабилизировать положение пациента. Hyperion X9 Pro оснащен жесткой системой позиционирования с несколькими точками фиксации.

В конструкции предусмотрены подбородочная опора, регулируемая опора лба и сменный прикусной блок. Такая система помогает удерживать пациента в правильном положении на протяжении всего исследования и снижает риск возникновения артефактов, связанных с движением.

Для ускорения позиционирования используются направляющие лазеры:

• 4 лазера для позиционирования при 2D- и 3D-исследованиях;

• отдельный лазер для телерентгенографии и ориентации по Франкфуртской горизонтали.

Таким образом, подготовка пациента к исследованию выполняется быстро и точно.

Рентгеновский генератор и автоматическая экспозиция

Hyperion X9 Pro использует генератор постоянного потенциала DC с возможностью импульсной работы при 3D-визуализации.

Диапазон анодного напряжения составляет 60–90 кВ, анодного тока — 1–10 мА.

Система автоматически подбирает параметры экспозиции с учетом особенностей исследования. Используются технологии распознавания морфологии и автоматической компенсации поглощения, а значения мА и кВ могут динамически изменяться в процессе рентгеновской экспозиции.

Параметры также могут задаваться оператором вручную с шагом 1 в пределах доступного диапазона.

Оптимизация лучевой нагрузки

Конструкция Hyperion X9 Pro предусматривает комплекс решений, направленных на рациональное использование рентгеновского излучения.

Интеллектуальная коллимация, автоматическая регулировка параметров и импульсный режим работы при 3D-исследованиях позволяют адаптировать экспозицию к выбранному протоколу и области диагностики.

Заявленные эффективные дозы для отдельных режимов составляют:

• CB3D 11×8, высокое разрешение — 33,5 мкЗв;

• CB3D 11×8, максимальное разрешение — 78,6 мкЗв;

• панорамное исследование — 6,7 мкЗв;

• исследование только зубов — 4,3 мкЗв;

• цефалометрическая боковая проекция — 1,0 мкЗв.

Фактическая доза зависит от выбранного режима, параметров исследования и индивидуальных условий проведения рентгенографии.

Интеллектуальная коллимация и диагностическая эффективность

Система интеллектуальной коллимации позволяет ограничивать область воздействия рентгеновского излучения в соответствии с выбранным исследованием.

Различные размеры FOV помогают подобрать необходимый объем сканирования: от локального исследования отдельной области до комплексной визуализации челюстно-лицевой зоны.

Это делает Hyperion X9 Pro универсальным оборудованием для клиник, где одновременно требуется выполнять КЛКТ, панорамную и цефалометрическую рентгенографию.

Время экспозиции

Для различных режимов предусмотрены следующие значения времени рентгеновской экспозиции:

Минимальное время сканирования CB3D — 18 секунд, минимальное время формирования набора данных для визуализации — 15 секунд.

Комплектация Hyperion X9 Pro 16×18

В состав конфигурации Hyperion CB3D входят:

1. HYPERION — арт. 70870000;

2. X9 CB3D Completion Kit — арт. 70870052;

3. CB3D Detector 16×18;

4. Right Tele X-Ray System — арт. 70880000;

5. PAN/CEPH X9 X-Ray Sensor — арт. 70870131.

Технические характеристики Hyperion X9 Pro 16×18

3D-детектор

2D-детектор

Pan:

• высота детектора — 146 мм;

• максимальная матрица изображения — 1528×2797 пикселей;

• максимальный размер файла — 8 МБ.

Ceph:

• высота детектора — 220 мм;

• максимальная матрица изображения — 2291×3125 пикселей;

• максимальный размер файла — 14 МБ.

Рентгеновский генератор

• тип генератора — постоянный потенциал, DC;

• режим излучения — импульсный;

• анодное напряжение — 60–90 кВ;

• анодный ток — 1–10 мА;

• время экспозиции — 160 мс–14 с;

• размер фокусного пятна — 0,5 мм;

• автоматическое управление экспозицией;

• автоматическое распознавание морфологии;

• автоматическая компенсация поглощения;

• динамическая модуляция мА и кВ;

• ручная или автоматическая настройка анодного тока и напряжения;

• рабочий цикл при полной мощности — 1:20;

• встроенная фильтрация — 3,2 мм Al при 85 кВ.

Габариты и установка

• минимальные установочные размеры без цефалостата — 1310×1520 мм;

• установочные размеры с цефалостатом — 1830×1520 мм;

• высота моторизированной колонны — 1610–2400 мм;

• масса без цефалостата — около 170 кг;

• масса с цефалостатом — около 190 кг;

• возможна настенная или напольная установка;

• предусмотрен удобный доступ для пациентов на инвалидной коляске.

Электропитание

• автоматическая адаптация к напряжению и частоте сети;

• напряжение — 115–240 В AC ±10%;

• частота — 50/60 Гц ±2 Гц;

• ток — 7 А при 240 В / 15 А при 115 В;

• максимальный ток в режиме ожидания — 1 А.

Где применяется Hyperion X9 Pro 16×18

Благодаря сочетанию объемной КЛКТ, панорамной и цефалометрической диагностики томограф подходит для комплексного оснащения стоматологических клиник и диагностических кабинетов.

Hyperion X9 Pro 16×18 рекомендуется для:

• имплантологии;

• ортодонтии;

• эндодонтии;

• хирургической стоматологии;

• терапевтической стоматологии;

• пародонтологии;

• челюстно-лицевой хирургии;

• планирования имплантации;

• предоперационной диагностики;

• комплексного рентгенологического обследования.

Hyperion X9 Pro 16×18 — комплексная цифровая диагностика 3 в 1

Hyperion X9 Pro 16×18 объединяет функции 3D-томографа, ортопантомографа и цефалостата. Увеличенное поле зрения 16×18 см, размер вокселя до 75 мкм, цифровые 2D- и 3D-датчики, автоматическое управление экспозицией и точная система позиционирования делают аппарат универсальным решением для современной стоматологической рентгенодиагностики.

Большой выбор протоколов и FOV позволяет адаптировать исследование под конкретную клиническую задачу, а поддержка DICOM 3.0 обеспечивает интеграцию полученных данных в цифровой диагностический рабочий процесс.
